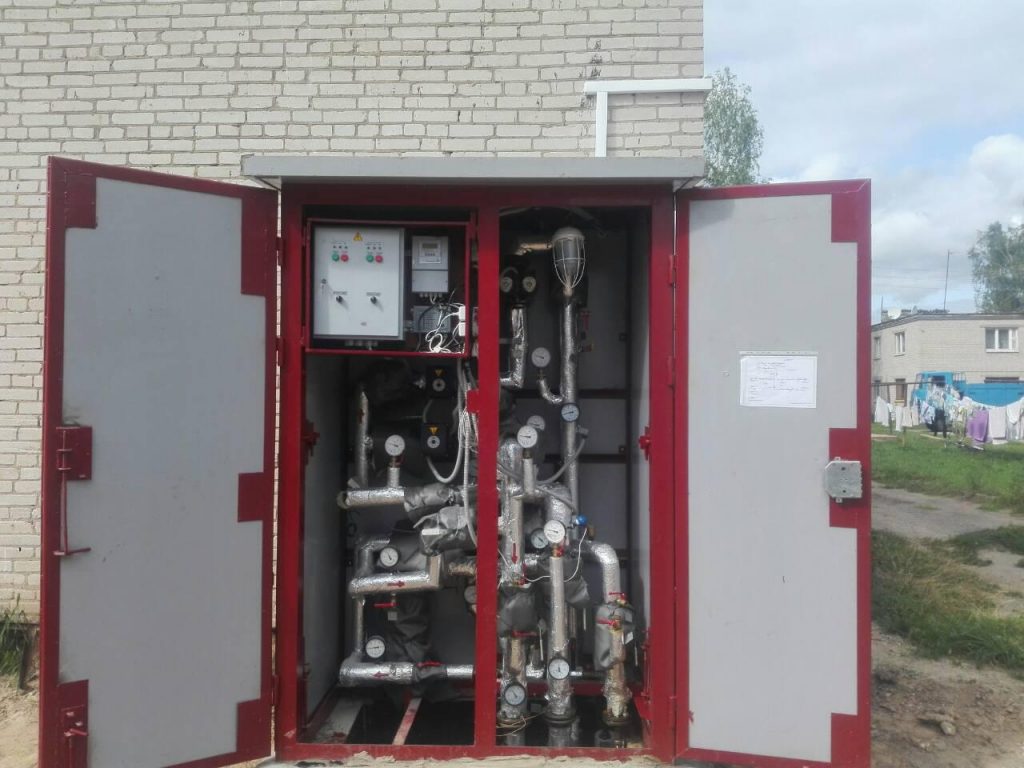

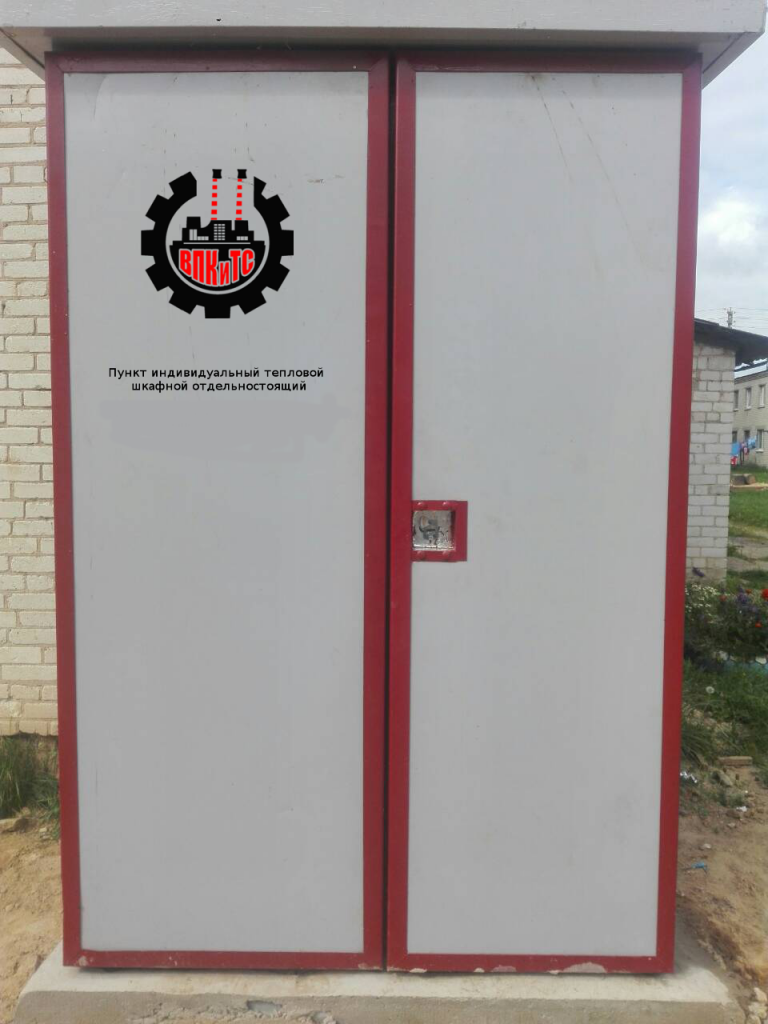

Пункт индивидуальный тепловой шкафной отдельностоящий ШТП (далее - шкафной тепловой пункт), предназначен для подключения потребителей тепловой энергии к тепловой сети. Шкафной тепловой пункт обеспечивает возможность:
– регулирования температуры теплоносителя, расхода теплоносителя в соответствии с режимом теплопотребления;
– распределения теплоносителя по отдельным системам (отопление, горячее водоснабжение);
– учёта расхода тепла;
– заполнения и опорожнения систем теплопотребления.
Шкафной тепловой пункт может быть использован как в новом строительстве, так и при реконструкции зданий.
Пункты индивидуальные тепловые шкафные отдельностоящие выпускаются в соответствии с техническими условиями ТУ ОТ 300149357.007 – 2018 и проектно – конструкторской документацией.
Технические характеристики.
Таблица 1.1
|
Наименование параметра |
Значение |
|
1. Мощность системы отопления, Гкал/ч |
|
|
2. Мощность системы горячего водоснабжения, Гкал/ч |
|
|
3. Максимальная рабочая температура на выходе, для системы отопления, °С |
+95 |
|
4. Максимальная рабочая температура на выходе, для системы горячего водоснабжения, °С |
+60 |
|
5. Максимальное рабочее давление, МПа системы отопления системы горячего водоснабжения присоединяемого водопровода |
0,6 0,6 0,6 |
|
6. Рабочая температура теплоносителя, °С, не более: |
+115 |
|
7. Расчетная температура в подающем трубопроводе системы отопления, °С |
+90….105 |
|
8. Расчетная температура в обратном трубопроводе системы отопления, °С |
+70 |
|
9. Расчетная температура горячей воды в системе горячего водоснабжения, °С |
+50…60 |
|
10. Расчетная температура воды присоединяемого водопровода, °С |
+5 |
|
11. Расчетная температура наружного воздуха, °С |
-25….+40 |
|
12. Применяемый теплоноситель |
Вода |
|
13. Диаметры применяемых трубопроводов, мм |
57х3,0 45х3,0 38х2,5 Ду32, Ду25 |
|
14. Материал трубопроводов системы отопления |
Трубы электросварные прямошовные |
|
15. Материал трубопроводов системы горячего водоснаб-жения, присоединяемого водопровода, линии циркуляции |
Трубы водогазопроводные оцинкованные |
|
16. Тип присоединения компонентов к трубопроводам |
Сварка, фланцевое соединение, резьбовое соединение |
|
17. Масса в сборе, кг, не более: |
2000 |
|
18. Напряжение питания переменного тока, В |
220 |
|
19. Частота питающей электрической сети, Гц |
50±0,2 |
|
20. Потребляемая мощность, кВт, не более |
0,25 |
